• 设计标准:GB/T 12238-2008、BS EN 593
• 连接标准:ISO 6182
• 顶法兰标准:ISO5211
  阀杆:花键连接、平行四方、对角四方、扁方
• 工作压力:PN10/PN16
• 适用温度:0°C - 80°C 表面处理:环氧树脂粉末喷涂, 符合ANSI/AWWA C550标准, 也可选喷漆处理

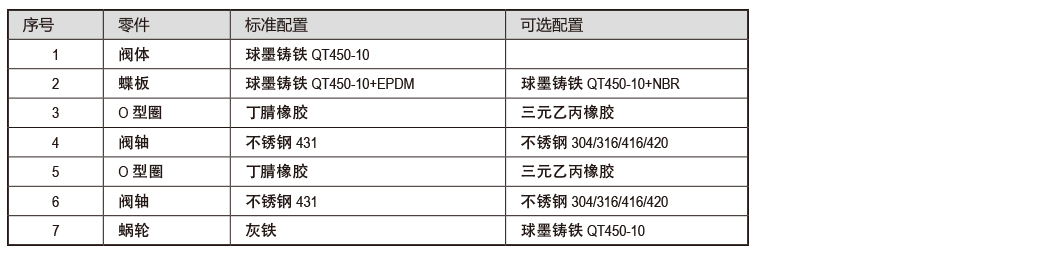

材料清单

备注: 如需选择非标准配置,请在订单或合同中注明。

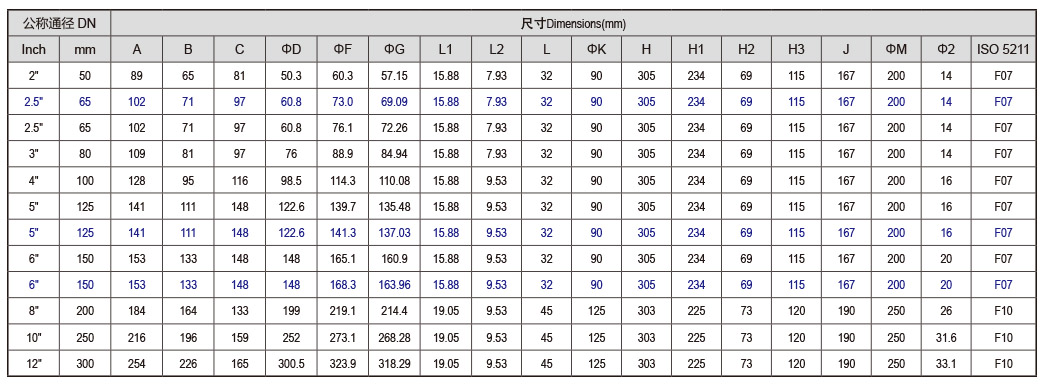

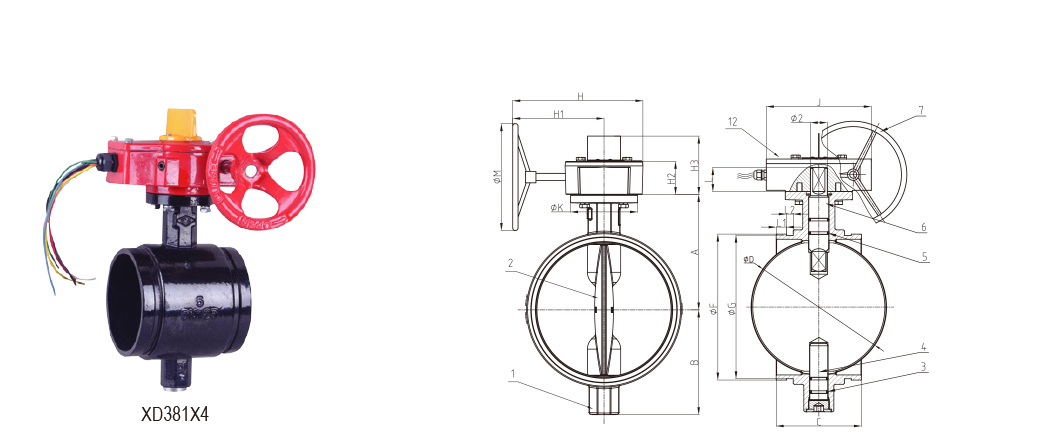

结构尺寸

备注 : 沟槽式蝶阀在安装时蝶板不能处于全开位置,必须处于半关闭状态,不能突出于阀体之外。
