产品概述
SK750X型遥控浮球阀是一款利用管道自身液压为驱动源的隔膜式水力控制阀。具有调节型水平式浮球。无论流量如何波动,该款阀门均可控制蓄水池注水,保持固定 水位。广泛使用于蓄水池、水箱等控制液位的场所。
工作原理
SK750X型遥控浮球阀由控制角阀、浮球、浮球杆控制,配有针型阀、小型过滤器、球 阀等。

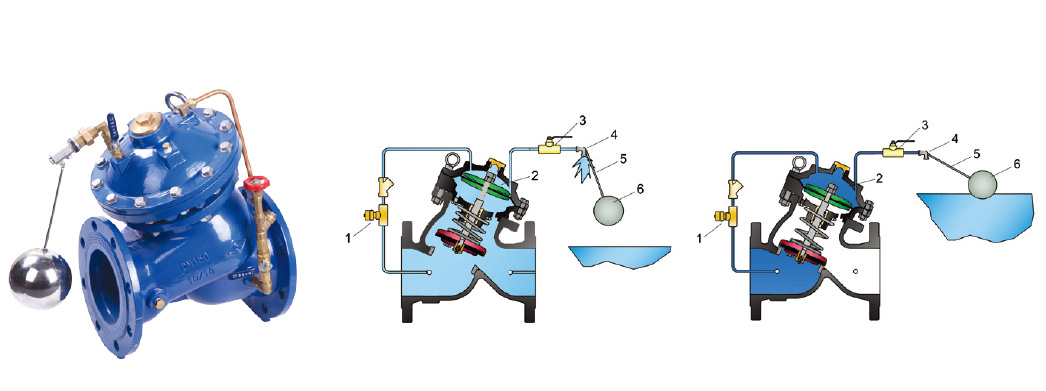

正常水流从主阀进水口连续地通过针型阀(1)进入主阀上控制腔(2),此时浮球没有到达 设定液位,控制角阀(4)开启,进入主阀上控制腔(2)的水流通过控制角阀排空入水池,上控 制腔无法形成压力,主阀瓣在进水压力作用下向水池供水;当水位升高时,浮球(6)带动控 制角阀(4)缓闭,上控制腔压力增大,迫使隔膜带动阀瓣缓慢关闭,注水速度降低,液位达 到设定位置时控制角阀关闭,主阀完全关闭,停止供水;当水位下降时,控制角阀(4)排出 上控制腔的压力,主阀逐渐开启,继续供水。
针阀(1)可控制关闭速度,防止闭阀水锤的形成。利用球阀(3)可在浮球失控的情况下手 动关闭阀门,实现紧急切断。
产品特性及优势
• 系统压力驱动——阀门独立操作、利用管道能源,节能环保;
• 角阀、浮球控制——能源消耗低,控制液位精准、且具有缓慢关闭、防止闭阀水锤的功能
• 独立角阀控制机构——独立的角阀、浮球杆、浮球组合,可与主阀分开安装,适合狭小的安装、维修空间,并可避免进水口浪花对液位控制精准度的影响; • 双腔式设计——阀门启闭平稳、无压力波动,膜片有依托受到良好保护;
• 内部节流孔——主阀下控制腔与阀后出口连通的内部节流孔可使阀门反应更加平缓,保持阀后稳定,避免管道振动及噪音;
• 直流式流道——阀门采用直流式流道设计,阀门全开时流道有效过流面积相当于阀门公称通道面积、流通能力强、水流损失小,流道设计合理,不易产生紊流、湍流等有害流态,减少汽蚀危害;
• 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;
• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷,实现密封面的完好配合,达到零泄漏,即可减动压又可减静压;
• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;
• 内外高效防腐——阀门内件由不锈钢、铜合金、优质橡胶等不锈材质组成,阀门内腔 表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无嗅、无味。阀门整体符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的要求。

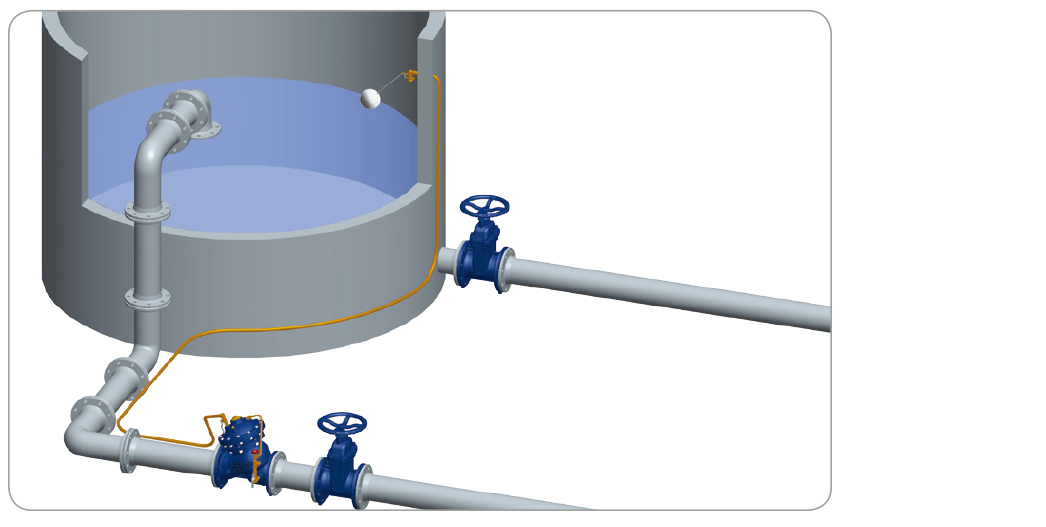

典型安装示意图
技术参数
液面控制精度:±25mm

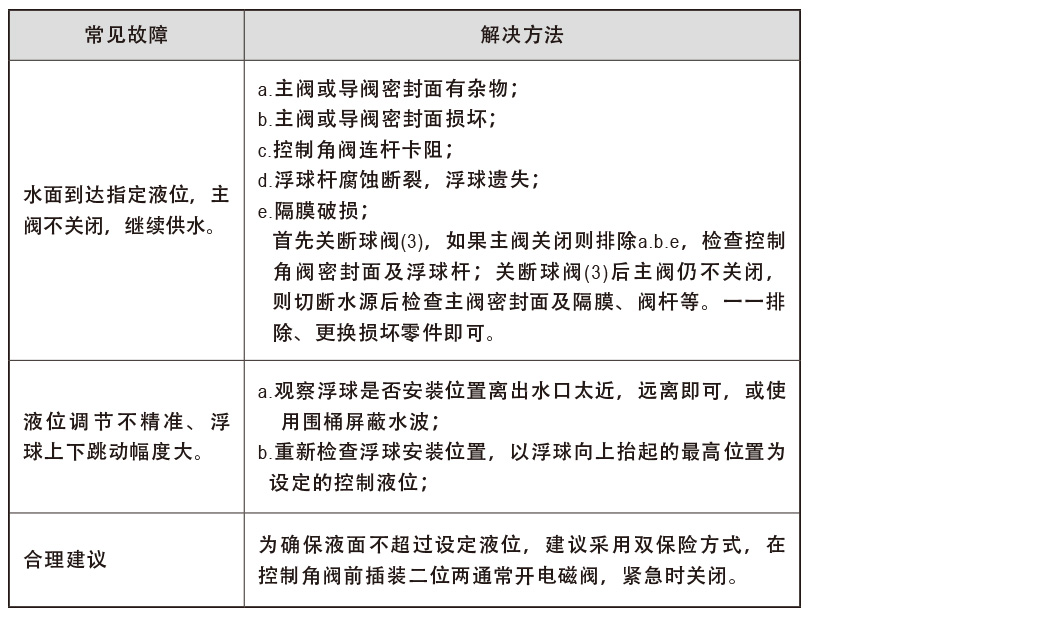

常见故障及解决方法
